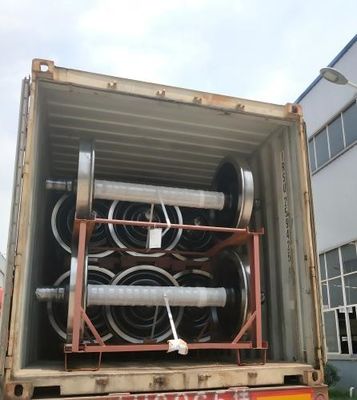

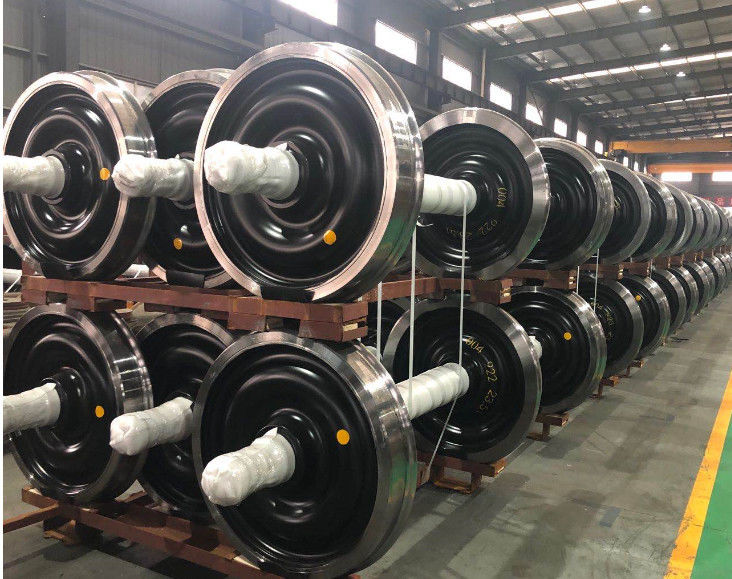

Τροχαίο σύνολο τροχών BA004 Τροχαίο σύνολο τροχών (22,5t) Πιστοποίηση ΤΠΔ

Τροχαίο σύνολο τροχών BA004 Τροχαίο σύνολο (22,5 τόνους) Πιστοποίηση ΤΠΔ

Συγκροτήματα τροχών, με πλάτος 1435 mm, με τροχούς μονοτμήματος 920 mm, για φορτίο άξονα 22,5 τόνων

Σύμφωνα με την τεχνική προδιαγραφή EN EN13260 (σύνολο τροχών), EN13261 (άξονες) και EN13262 (τροχούς).

Κύρια τεχνικά χαρακτηριστικά:

- διάμετρος 1435 mm

- συνολικό μήκος άξονα 2180 (+1/-1) mm

- απόσταση ανάμεσα στους άξονες των ρουλεμάν 2000 mm

- απόσταση μεταξύ των δύο τροχών που πιέζονται στον άξονα: 1360 (+1/-1)

- ονομαστική πίεση τροχών - διάμετρος άξονα 200 mm

- βάρος των τροχών περίπου 998 kg

- διάμετρος κυλίνδρου τροχού 920 mm (+4/-0)

- διάμετρος τροχού 840 mm (+2/0 mm)

- πλάτος πλάκας τροχού 135 (+1/-1) mm

- εσωτερική διάμετρος περιστροφής του τροχού στην πλευρά του χείλου 810 mm (+ 0/-4 mm)

- εσωτερική διάμετρος περιστροφής του τροχού κατά την αντίθετη πλευρά του χείλου 810 mm (+ 0/-4 mm)

- πάχος του ιστού:

- σε σύνδεση με τον κύκλο 20 (+2/-0) mm

- σε σύνδεση με το πλοίο 20 (+2/-0) mm

- εξωτερική διάμετρος του κόμβου από την πλευρά που βρίσκεται απέναντι από το χείλος 240 mm (+4/-0)

- εξωτερική διάμετρος του κόμβου στην πλευρά του χείλου 240 (+4/-0) mm

- μήκος του κόμβου: 185 (+3/-0) mm

- διάμετρος σώματος άξονα 173 (+2/-0) mm

- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm

- προφίλ κύλισης σύμφωνα με το πρότυπο EN13715-S1002/h28/e32.5/6.7%

- συνολικό μήκος άξονα 2180 (+1/-1) mm

- διάμετρος τροχιάς άξονα 130p6 ((+0,068/+0,043) mm

- μήκος δίσκου άξονα 191 (+0,5/-0,5) mm

- διάμετρος του σφράγιου άξονα f 160 t7 (+0,174/+0,134) mm

- μήκος του στύλου 58 (+1/-0) mm

- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm

- Φλέγγι 30,5/32,5 χιλιοστών

Μπορούμε επίσης να προσθέσουμε μπογιά σύμφωνα με τις απαιτήσεις σας.
