Λεπτομέρειες:
|
Ονομασία: | Σιδηροδρομικό σύνολο τροχών 840 mm | Υλικό: | Σφυρηλατημένος χάλυβας |
---|---|---|---|
Φορτίο άξονα: | 25t/22,9t | Διαδικασία: | Σφυρηλάτηση |
Εγγύηση: | 5 έτη | Τύπος: | IRS-R19/93 |

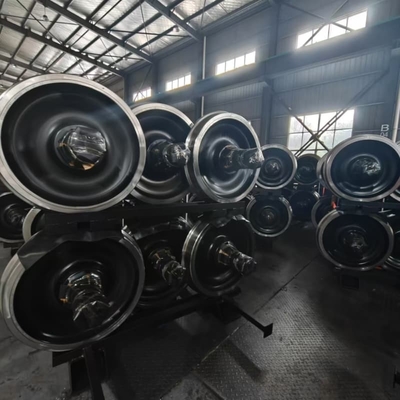

840mm τροχοφόρος για βαγόνι Bogie, βαγόνι τροχοφόρος
Τροχιακό σύνολο τροχών 840 mm Συμμορφώνονται με το IRS-R19/93 Τροχιακό σύνολο τροχών σιδηροδρομικών βαγονιών
840 mm Τροχιακό σύνολο
Πληροφορίες:
Ετικέτα:Railteco
Χώρα καταγωγής: Κίνα
Εφαρμογή:Για οχήματα οχημάτων
Φορτίο άξονα:25t/22,9t
Πιστοποιητικό: Πιστοποίηση ΤΠΔ
Επεξεργασία: πλαστογράφηση
Εγγύηση: 5 έτη
Τιμή: Διαπραγματεύσιμη
Πληρωμή: T/T ή L/C
Ικανότητα εφοδιασμού: 1500/μήνα
Περίοδος παράδοσης: (Στο Railteco) Περίπου 45-60 ημέρες

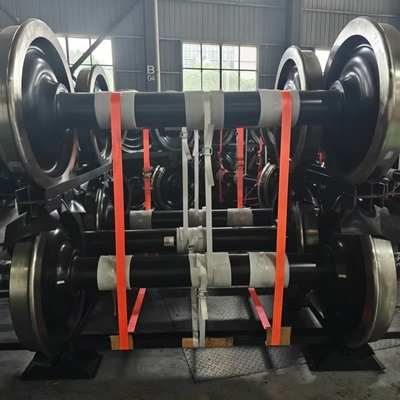

Κανονική συσκευασία:Παλέτα (πακέτο τροχών χωρίς ρουλεμάνιο και κουτί άξονα, ένα δοχείο 20GP μπορεί να φορτώσει 12 μονάδες πακέτου τροχών)
Συγκροτήματα τροχών, με διάμετρο 1676 mm, με τροχούς μονότρου 840 mm, για φορτίο άξονα 25 τόνων σύμφωνα με το IRS-R19/93 Μέρος 1.
Πρότυπο:IRS-R19/93
Σύμφωνα με το σχέδιο και τις απαιτήσεις του πελάτη.
Κύρια τεχνικά χαρακτηριστικά:
- διάμετρος 1676 mm
- συνολικό μήκος άξονα 2467 (+1/-1) mm
- απόσταση ανάμεσα στους άξονες των ρουλεμάν 2000 mm
- απόσταση μεταξύ των δύο τροχών που πιέζονται στον άξονα: 1600 (+1/-1)
- βάρος των τροχών περίπου 1101 kg
- διάμετρος κυλίνδρου τροχού 840 mm (+3/0)
- πλάτος περιστροφής του τροχού 127 (+1/-1) mm
- πάχος του ιστού:
- σε σύνδεση με τον κύκλο 20 (+2/-0) mm
- σε σύνδεση με το πλοίο 25 (+2/-0) mm
- εξωτερική διάμετρος του κόμβου από την πλευρά που βρίσκεται απέναντι από το χείλος 240 mm (+4/-0)
- εξωτερική διάμετρος του κόμβου στην πλευρά του χείλου 240 (+4/-0) mm
- μήκος του κόμβου: 185 (+3/-0) mm
- διάμετρος σώματος άξονα 173 (+2/-0) mm
- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm
- συνολικό μήκος άξονα 2467 (+1/-1) mm
- διάμετρος τροχιάς άξονα 157 ((+0,239/+0,264) mm
- μήκος δίσκου άξονα 226 (+ 0,5/- 0,5) mm
- διάμετρος του σφράγιου άξονα f 160 t7 (+0,174/+0,134) mm
- μήκος του στύλου 58 (+1/-0) mm
- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm
