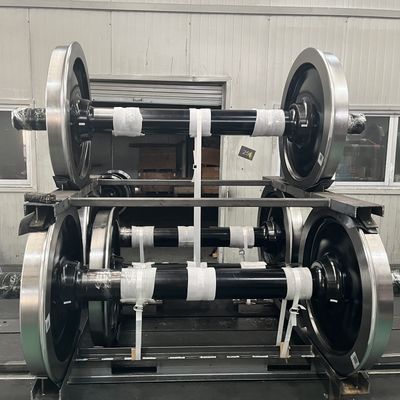

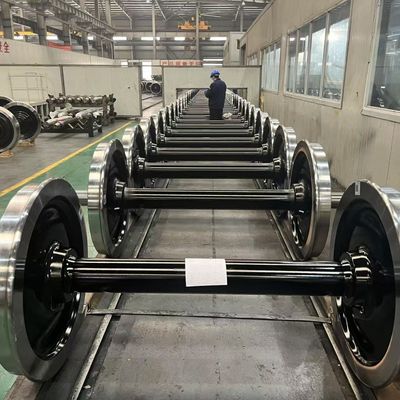

1000 mm Σιδηροδρομικό σύνολο τροχών για βαγόνες 22.9T

1000 mm τροχοφόρος για βαγόνι, τροχοφόρος βαγόνι

Σιδηροδρομικό σύνολο τροχών 1000 mm Συμμορφώνονται με το IRS-R19/93 Σιδηροδρομικό σύνολο τροχών βαγονιών

1000 χιλιοστών

Πληροφορίες:

Ετικέτα:Railteco

Χώρα καταγωγής: Κίνα

Εφαρμογή:Για οχήματα οχημάτων

Φορτίο άξονα:22.9t

Πιστοποιητικό: Έγκριση RDSO, Επιθεώρηση BV

Επεξεργασία: πλαστογράφηση

Εγγύηση: 5 έτη

Τιμή: Διαπραγματεύσιμη

Πληρωμή: T/T ή L/C

Ικανότητα εφοδιασμού: 1500/μήνα

Περίοδος παράδοσης: (Στο Railteco) Περίπου 45-60 ημέρες

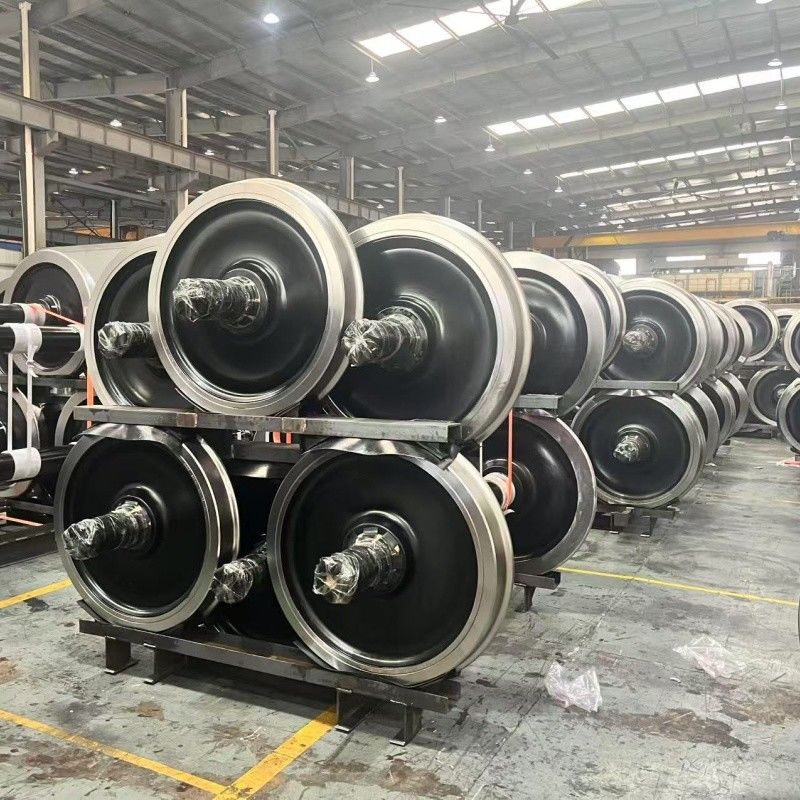

Κανονική συσκευασία:Παλέτα (πακέτο τροχών χωρίς ρουλεμάνιο και κουτί άξονα, ένα δοχείο 20GP μπορεί να φορτώσει 12 μονάδες πακέτου τροχών)

Συγκροτήματα τροχών, διαμέτρου 1676 mm, με τροχούς μονότρου 1000 mm, για φορτίο άξονα 22,9 τόνων σύμφωνα με το IRS-R19/93 Μέρος 1.

Πρότυπο:IRS-R19/93

Σύμφωνα με το σχέδιο και τις απαιτήσεις του πελάτη.

Κύρια τεχνικά χαρακτηριστικά:

- διάμετρος 1676 mm

- συνολικό μήκος άξονα 2514 (+1/-1) mm

- Απόσταση κέντρου της εφημερίδας 2260 mm

- απόσταση μεταξύ των δύο τροχών που πιέζονται στον άξονα: 1600 (+1/-1)

- βάρος των τροχών περίπου 1413 kg

- διάμετρος κυλίνδρου τροχού 1000 mm (+3/0 mm)

- πλάτος περιστροφής του τροχού 127 (+1/-1) mm

- πάχος του ιστού:

- σε σύνδεση με τον κύκλο 20 (+2/-0) mm

- σε σύνδεση με το πλοίο 25 (+2/-0) mm

- εξωτερική διάμετρος του κόμβου από την πλευρά που βρίσκεται απέναντι από το χείλος 240 mm (+4/-0)

- εξωτερική διάμετρος του κόμβου στην πλευρά του χείλου 240 (+4/-0) mm

- μήκος του κόμβου: 190 (+3/-0) mm

- διάμετρος σώματος άξονα 185 (+2/-0) mm

- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm

- συνολικό μήκος άξονα 2514 (+1/-1) mm

- διάμετρος διαδίκτυου άξονα 144 ((+0,239/+0,264) mm

- μήκος δίσκου άξονα 277 (+ 0,5/- 0,5) mm

- διάμετρος του σφράγιου άξονα f 160 t7 (+0,174/+0,134) mm

- μήκος του στύλου 58 (+1/-0) mm

- ονομαστική πίεση τροχού στην διάμετρο άξονα 200 mm
